一、产品适用范围与参数说明

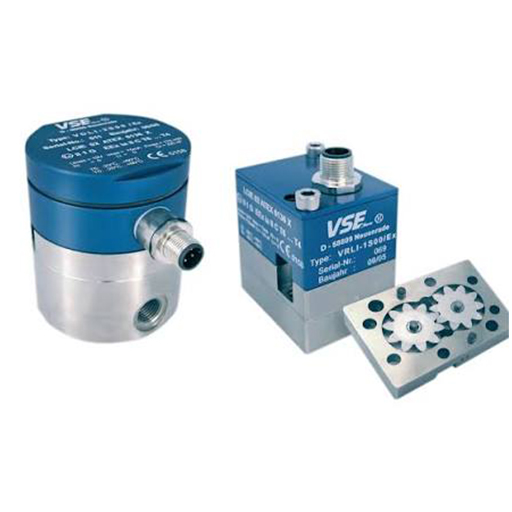

本规程适用于德国VSE全系列齿轮流量计，包含VS高精度系列、EF经济型系列、VHM防爆系列、RS微小流量系列。VSE流量计标准测量精度±0.3%R，适配粘度1–10000cSt流体，耐压范围最高可达700bar，支持脉冲、4–20mA、Modbus、Profinet、EtherCAT等多种信号输出，广泛用于液压测试、聚氨酯配比、涂料化工、新能源、润滑系统、精细化工定量输送。
二、基础参数设置方法
1、脉冲系数设置：根据流量计铭牌K系数在二次仪表或PLC系统内录入对应脉冲参数，系统将根据脉冲数自动换算流量与累积量。
2、单位设置：支持L/min、ml/min、m³/h等常用单位，可根据现场工艺需求自由切换。
3、总线通讯设置：智能总线型VSE流量计需匹配现场通讯协议、地址、波特率，确保与工控系统正常握手通讯。
4、定量控制设置：用于自动配料、定量加注场景，可设置目标流量、启停阈值、提前停机补偿值，保证配比精准。
三、常见故障现象与排查方法
故障1：无流量数据、无信号输出
排查：检查管路是否空管、介质是否未充满腔体；确认安装方向是否正确；检查接线是否松动、断线；查看齿轮是否被杂质卡死；排查控制系统参数是否匹配K系数。
故障2：流量数据跳动、数值不稳定
排查：管路存在气泡、负压、压力波动大；前端过滤器堵塞导致流体不稳；介质粘度过低、流速不稳定；管路震动过大影响信号采集。对应处理：增设排气、稳压装置、清洗过滤器、加固管路。
故障3：计量偏大或偏小、配比不准
排查：K系数设置错误；长期使用齿轮磨损精度衰减；介质温度变化未做补偿；管路渗漏造成流量丢失。处理：重新校准参数、返厂标定、检修密封、优化工况条件。
故障4：流量计有异响、运转卡顿
排查：介质含杂质磨损齿轮；介质固化粘连齿轮；瞬间高压冲击导致内部位移。处理：清洗管路、过滤杂质、清洗计量腔、平稳启停。
故障5：高温工况测量异常
排查：普通机型不耐高温，密封件受热变形；高温介质粘度变化大。处理：更换VSE高温专用型号、匹配高温密封材质。
四、禁忌工况与禁用说明
1、VSE齿轮流量计禁止用于含大量硬质颗粒、泥沙、金属碎屑的磨损性极强介质。
2、禁止空管运行、反向运行、超压超温超负荷运行。
3、禁止在剧烈腐蚀、强冲击、无过滤保护的恶劣工况长期使用，避免快速损坏精密计量结构。
五、校准与精度维护规范
1、全新VSE流量计出厂已完成高精度标定，常规工况一年内无需校准。
2、高频配比、高精度工艺、高压测试台场景，建议每6–12个月进行一次精度校验。
3、磨损介质、高温工况、长期连续运行设备，需缩短校准与维护周期。
六、储存与运输要求
VSE流量计属于精密计量仪器，运输过程禁止剧烈撞击、倒置、重压。长期存放需放置干燥、通风、无尘环境，接口封堵防尘，避免杂质进入计量腔体，存放期间禁止拆解设备，避免影响出厂精度。
七、合规使用说明
严格按照德国VSE原厂设计工况使用，未经授权禁止私自改装、拆解、更换非原厂配件，违规拆装将导致精度失效、质保失效以及防爆认证失效。所有工业自动化配比、精密测试、防爆现场使用，均需严格遵循本使用说明书规范执行。
