一、产品概述

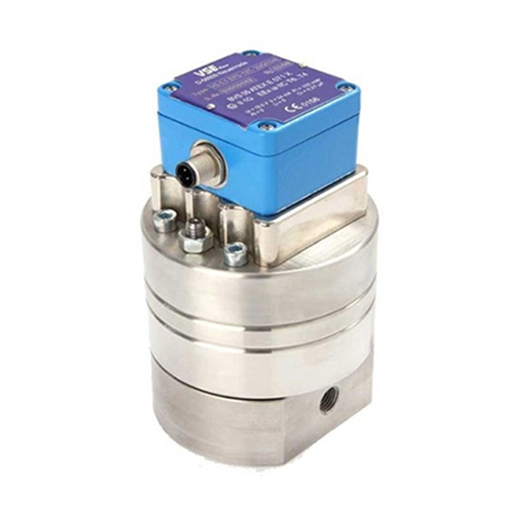

VSE齿轮流量计为德国VSE原装容积式精密流量测量设备，依靠高精度齿轮容积式计量原理，适用于润滑油、液压油、树脂、胶水、油墨、热熔胶、化工助剂、电解液等中高粘度流体的精准计量。VSE流量计具有测量稳定、抗干扰强、不受流速影响、适配小流量与高压工况等特点，广泛应用于自动化配比、流体输送、设备测试、流量监控与能耗统计场景。本说明书适用于VSE VS/EF/VHM/RS全系列齿轮流量计常规使用与现场操作。
二、工作原理
介质进入VSE流量计计量腔体，推动高精度配对齿轮匀速旋转，齿轮每转动一周排出固定容积的介质。内置传感器实时捕捉齿轮转动脉冲信号，流量计根据脉冲频率换算实时流量、累积流量。VSE流量计为容积式结构，测量精度不依赖流体流速，在低流速、高粘度、稳定压力工况下测量精度表现极佳，有效避免涡轮、电磁等流量计在粘稠介质中测量失准的问题。
三、安装环境要求
1、环境温度：常规型号0℃～80℃，高温定制机型可适配120℃以上工况，安装位置需避免暴晒、明火与剧烈震动。
2、介质要求：介质需为可泵送洁净流体，禁止大量硬质颗粒、金属碎屑、杂质进入流量计，否则会磨损齿轮、降低精度、缩短使用寿命。
3、安装位置：建议水平安装或垂直上进下出安装，保证计量腔体始终充满介质，严禁空管、半管运行。
4、管路要求：管路管径需与流量计口径匹配，前端预留直管段，避免弯头、阀门直接贴近流量计造成流体紊流。
5、防爆工况：防爆区域必须使用VSE VHM防爆系列流量计，严格按照防爆规范接线安装。
四、标准安装步骤
1、安装前检查VSE流量计外观、接口、密封件、铭牌参数，确认压力、温度、流量范围匹配现场工况。
2、清理管路内部焊渣、杂质、油污，建议在流量计前端安装精密过滤器，保护内部精密齿轮副。
3、对照流量计壳体流向箭头进行安装，严禁反向安装，反向会导致无流量输出、计量失效。
4、对接管路法兰或螺纹，均匀紧固螺栓，避免单边用力导致密封渗漏与壳体变形。
5、接线作业：按照说明书端子定义接线，脉冲输出、485、Profinet、EtherCAT等总线型号需对应匹配控制系统，接线完成后做好防水防尘处理。
五、开机调试操作
1、首次开机缓慢开启管路阀门，低速排气，避免高压冲击损坏VSE流量计内部精密结构。
2、观察管路压力、流量变化，确认无渗漏、无异常噪音、无剧烈波动。
3、接通信号系统，检查脉冲信号或总线数据是否正常上传，确认实时流量、累积流量显示准确。
4、小流量工况需低速试运行3–5分钟，确保齿轮运转平稳、计量无漂移。
六、正常使用注意事项
1、严禁超压、超温、超流量运行，超出铭牌参数会造成精度失效、齿轮磨损、密封损坏。
2、介质内含气泡时需前端增设排气装置，气体进入计量腔会造成计量虚高、数据跳动。
3、启停设备需平缓操作，禁止瞬间高压冲击，保护VSE流量计精密齿轮结构。
4、长期停机需保持流量计内部充满介质，避免空管风干、杂质沉积卡滞齿轮。
七、日常维护与保养
1、定期清洗前端过滤器，防止堵塞造成流量不足、计量偏差。
2、每季度检查管路密封点，杜绝渗漏影响工艺配比精度。
3、粘稠、易固化介质停机后需及时清洗管路，防止介质固化卡死齿轮。
4、长期运行设备可年度送检校准，保证VSE流量计长期保持±0.3%高精度计量。
